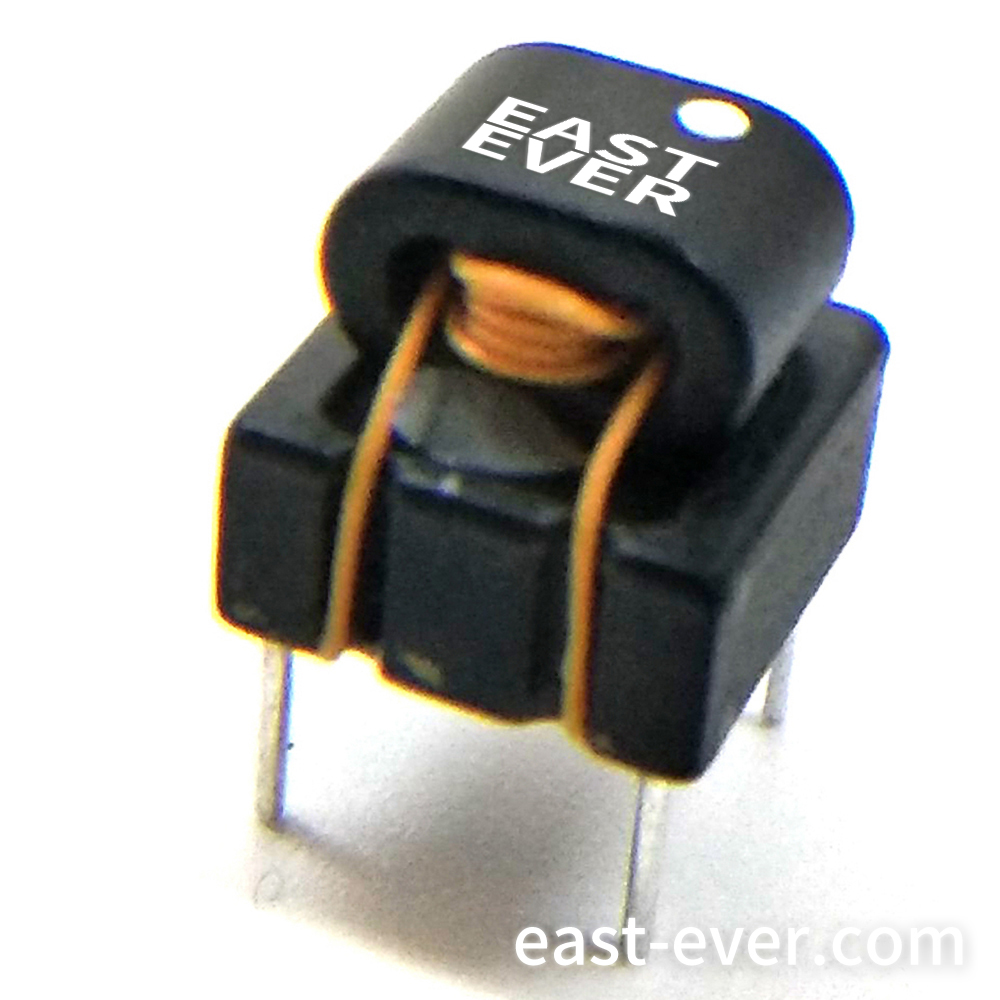

下面介紹與 AR7420 PLC IC 一起使用的耦合變壓器的結構。
規格:
頻率范圍: 2 至 68 MHz
匝數比(TXRX:PL): 3:3
TX/RX 繞組電感: 12.5 uH @ 2 MHz
PL 電感: 12.5 uH @ 2 MHz
TX 漏感: TBD(PL 繞組短路)
耦合變壓器 QCA6410 PLC IC
規格:
? 頻率范圍:2 至30 MHz。
? 匝數比:(TX:RX:PL):1:4:3。
? TX 繞組電感:1.4 uH @ 2 MHz。
? RX 繞組電感:23 uH @ 2 MHz。
? PL 電感:11.7 uH @ 2 MHz。
? TX 漏感:15 nH @ 2 MHz(PL 繞組短路)。
參考設計:
Marvell AFE 芯片 88LX2718,
高通 QCA7000 綠色 PHY,
西格瑪設計CG5210和CG5230,
MStar MSE1000芯片組(HPAV2代IC,
西格瑪設計 (CopperGate) CG5230、CG5310、CG5330、
設計 DCP962 G.hn Wave-2 電話/同軸適配器、Marvell AFE 芯片 88LX2730、
Marvell 參考設計 DW720 G.hn Wave-1 PLC 適配器、Marvell AFE 芯片 88LX2718、
Sigma Designs (CopperGate) CG5310/Design DCP362 G.hn Wave-1 電話/同軸適配器,
