一般說明

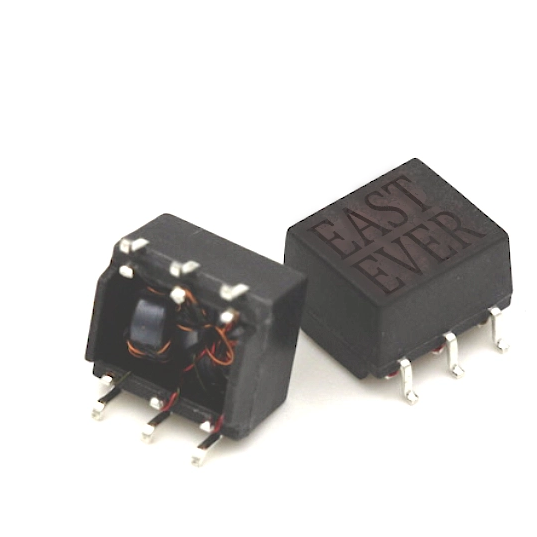

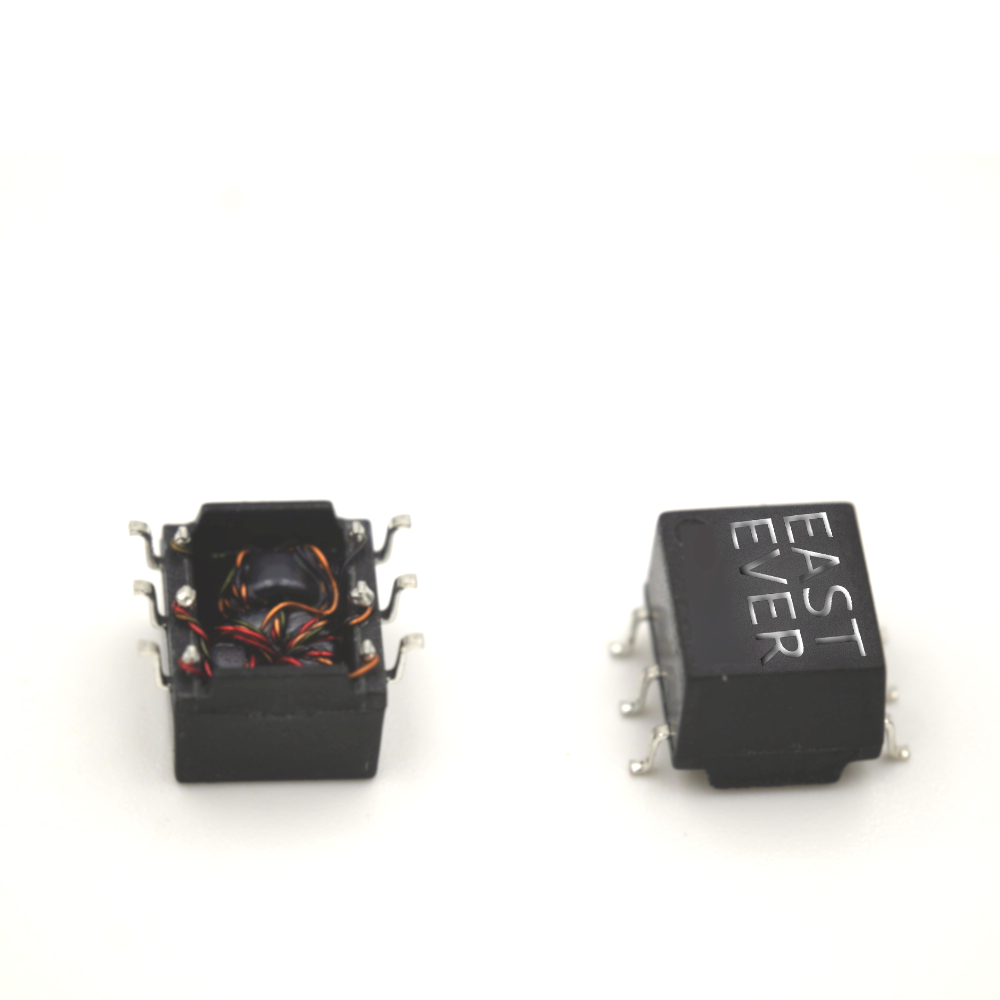

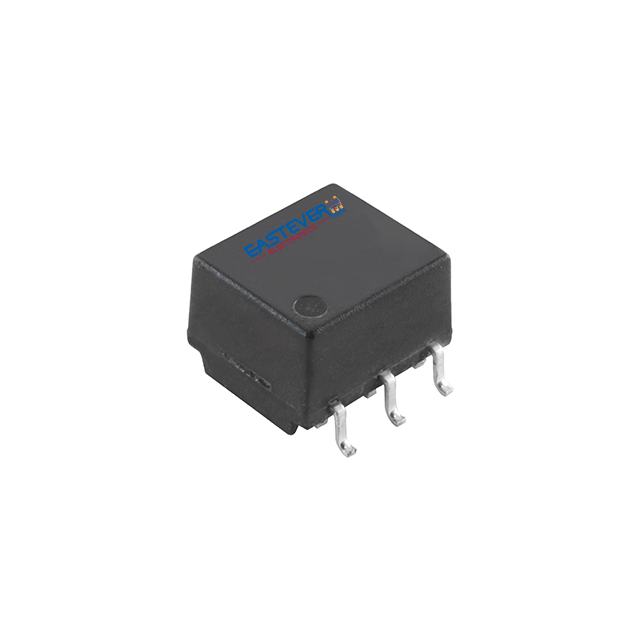

ES06000AQT是一款專為汽車和工業應用  而  設計的高可靠性信號隔離變壓器。該變壓器具有 1:1 匝數比和 150μH 電感，可有效抑制共模噪聲，同時保持信號完整性。替代  HM2103NL，  符合AEC-Q200標準，保證惡劣環境（-40°C至125°C）下的性能，非常適合電池管理系統（BMS）、工業   自動化，    相當于  SM91502ALA，  可與ADILTC6804-1/681X型號配合使用， NXPMC33771/33772型號與德州儀器BQ79616型號實現信號隔離和傳輸，保證電池管理系統的穩定運行。

   ES06000AQT   與HM2103NL相同，  符合RoHS（有害物質限制）等嚴格的行業標準。這一合規性確保了產品的環保性，因為它限制了鉛、汞和鎘等有害物質的使用。此外，它還符合相關的安全和質量標準，保證了其在各種應用中的可靠性和性能。

電感：電感   范圍從最小150μH到最大450μH。寬廣的電感范圍使其能夠適應各種電路要求，確保在不同的工作條件下保持穩定的性能。

   匝數比：匝數比為1:1，可實現電路不同部分之間的高效信號傳輸和隔離。該比率對于保持信號完整性和防止干擾至關重要。

   絕緣耐壓：可承受高達4.3KV的絕緣電壓。這種耐高壓不僅保證了電路的安全，而且還允許像HM2103NL這樣的器件用于高壓應用而不會出現電擊穿的風險。

   工作溫度：該組件設計工作溫度范圍為 - 40°C 至 125°C。這種寬廣的溫度耐受性使其適合在各種環境中使用，從極冷的戶外應用到高溫的工業環境。

   直流電阻：最大直流電阻為850mΩ。低直流電阻對于最大限度地減少功率損耗并確保電路內的高效功率傳輸至關重要。

  安裝類型：采用表面貼裝式（SMD）設計，在現代電子制造中備受青睞。 SMD 元件以其緊湊的尺寸而聞名，可節省寶貴的電路板空間并實現更高效的電路布局。

主要特點

   ·1:1匝數比
   ·150μH電感
   ·高溫工作（-40°C至125°C）

應用

  ·工業自動化半導體 MC33772  NXP Semiconductors MC33771Texas
