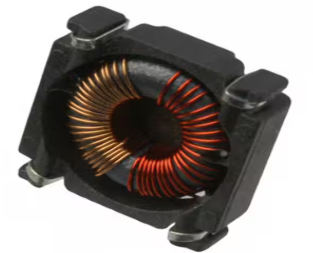

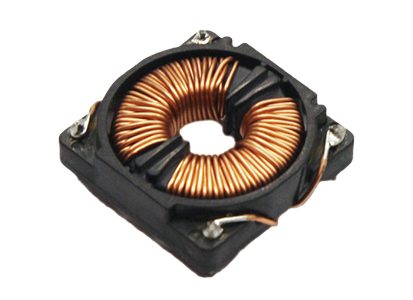

該組件在端子 1-2 和 4-3 之間提供最小 100.0uH 的電感(在 100KHz/0.1V 下測試)和 1:1±5% 匝數比(N1:N2,14:14),用于平衡信號傳輸。它具有最大 100mΩ DCR(25°C 時),可最大限度地減少功率損耗,并通過 AC380V/1mA/2S 耐壓測試 (N1-N2),實現可靠的絕緣。所有電氣特性均經過嚴格測試,以確保在不同應用中保持一致的性能。
特征
穩定的高頻性能:100KHz 時最小電感為 100.0uH,確保高頻電路可靠工作。
低功耗:最大 DCR 為 100mΩ,可降低電阻損耗,提高載流應用中的能源效率。
精確的 1:1 比率:嚴格的 ±5% 匝數比容差使其成為信號匹配或隔離的理想選擇。
基本絕緣安全:AC380V 耐壓額定值可為中低電壓環境提供足夠的保護。
對稱設計:相同的端子規格(1-2 和 4-3)簡化了電路集成和設計靈活性。
應用領域
消費電子產品
信號濾波電路
電源模塊
工控輔機
汽車低壓系統
